智能發氣性能測試儀

產品型號：0.00
生產企業：邯鄲市華宇儀器儀表有限責任公司

在線咨詢

產品描述

　　一、概述
　　本儀器可以測定各種型（芯）砂、涂料及其它造型材料的發氣性能并可測定型砂中有效煤粉含量。主要由管式加熱爐、溫度自動控制、冷卻緩沖、氣電轉換及微機采集記錄系統等部分組成；可計算、處理、顯示、保存及打印測試曲線，在一定程度上實現了智能化。
　　二、技術參數：
　　1、測量范圍：0—50ml
　　2、測量精度：小于全量程的±1%
　　3、使用溫度：600—1000℃
　　4、定時范圍：0—10Min
　　5、最大功率：2KW
　　6、電源電壓：AC220V±10%
　　7、外形尺寸：主機： 415x334x500mm
　　控制箱：250x440x510mm
　　8、重量：爐體35Kg
　　控制箱10 Kg
　　9、工作條件：1）環境溫度0—40℃
　　　　　　　　 2）濕度：<85%
　　　　　　　　 3）周?chē)h(huán)境相對穩定
　　三、工作原理：
　　本產品可以試驗多種造型材料在受熱后產生的發氣量及發氣速度。試驗時將稱好的試樣放入已恒溫的石英管中，密封后，試樣受熱產生的氣體經過冷凝、緩沖進入傳感器。將壓力信號轉換為電信號后經微機系統采集，即可顯示和記錄所測試樣的發氣量及發氣速度。
　　工作原理示意圖：

　　四、整機電控系統示意圖：
　　1、測量系統示意圖：

　　2、溫控系統示意圖：

　　五、安裝方法：
　　1、將主機尼龍護套固定好。
　　2、將石英管從尼龍護套插入，在主機后部先繞多層石棉繩，再適度緊固好。
　　3、用皮塞膠管將石英管后端與控制箱的進氣口聯接。
　　4、用各自的電源線把主機與控制箱聯接。
　　注：觀察左壁上安裝的冷凝器內是否有水，如無水，需把上部小紅蓋取下，加水后再裝上。
　　六、使用方法：
　　1、通電前首先要檢查電壓調整儀表上的“手動/自動”轉換開關應處于“手動”位置，并將“手動調壓旋鈕”左轉到零位。
　　2、通電后按動“電爐” 開關后，觀察電壓表，順時針?lè)较蚵D(zhuǎn)動“手調” 旋鈕使電壓表指示在50V左右。此時，撥動溫控表上“設定/測量”轉換開關到“設定”位置，轉動設定旋鈕，使數顯整合后顯示850℃，然后再撥動“設定/測量”轉換開關到“測量”位置，當溫度上升到800℃左右，將“手動/自動”轉換開關撥向“自動”位置。
　　3、當溫度上升到設定值850℃時，恒溫15分鐘左右，同時打開隨機軟件，即可開始做試驗。
　　4、試驗前，用感量千分之一的天平稱量，經過烘干處理的1克試樣，并均勻放入不銹鋼舟內。（試驗有效煤粉含量，須用感量萬分之一的天平稱量試樣0.01克）
　　5、試驗完畢后將主機面板上的“手動/自動”轉換開關撥向“手動”位置，將“手調” 旋鈕左旋到零，關掉主機上的“電爐”按鈕，切斷電爐電源，即可關閉主機電源。
試驗型砂中有效煤粉含量可用以下公式計算：

　　注：如果要求測試結果不太嚴格時，可忽略除煤粉外其它附加物發氣量。
　　七、調整方法：
　　1、按以上介紹的使用方法，將溫度升到850℃，恒溫一段時間后，用注射器向石英管中緩慢注入氣體使SFL-A表指示30毫升。本產品技術要求：5分鐘內數據變化小于0.5ml，即為管路系統密封合格,否則應分段檢查排除漏氣。
　　2、利用SFL-A表調零，然后用注射器向石英管中緩慢注入40毫升氣體，使表顯示40.0。如果大于或小于40.0，可進行修正。本產品技術要求：校正后的誤差不大于±0.5ml，即為測量系統精度合格。
　　注：如果改變?cè)囼?yàn)溫度值，須在新設定的試驗溫度值下進行校正后方可使用。
　　八、維修與保養：
　　1、本儀器長期不用時，應將冷凝器中的水放掉。再次使用時必須在120℃—150℃內使?fàn)t體烘烤30分鐘。
　　2、本儀器應保持清潔，應定期清除石英管內污物。使用完畢后，爐體、控制箱及附件應加防塵罩。
　　3、變送器、溫度指示調節儀及熱電偶應定期校驗，以確保儀器的精度。
　　4、膠管老化后要予以更換，但需要確保新?lián)Q膠管長度、規格與換下的舊膠管一致，以保證管路系統的容量一致。
　　5、石英管屬易碎品，安裝、使用時需特別小心，以免破裂損壞。
　　6、測純膨潤土發氣性能時，應防止產生負壓；一旦產生負壓應立即將石英管口打開。
　　7、試驗完畢后，應將石英管口打開，防止溫度下降時產生負壓損壞變送器。
　　九、附件：
　　1、不銹鋼舟：10支
　　2、試樣勾：2支
　　3、連接導線及膠管1套
　　4、石英管2支
　　5、50ml注射器：2支
　　6、小瓷盤1個
　　7、快速熔斷器芯2只
　　8、小型保險芯1只
　　9、說明書1套
　　五、軟件使用說明：

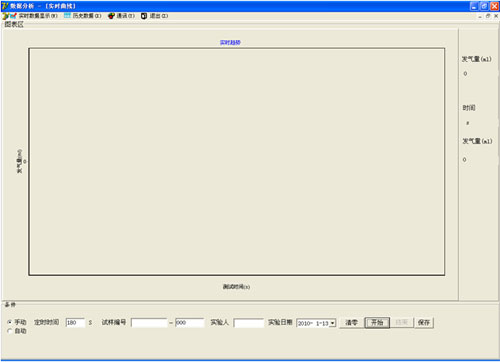

　　打開隨機軟件，顯示如下畫面：

　　在此畫面中，可以進行相關信息的設置。
　　首先通過勾選“手動”、“自動”前的可選項，使相應項前出現“.”，從而選擇手動或自動。畫面右側上方的“發氣量”顯示值為實時測試數據，下方的“時間”、“發氣量顯示值為拖動游標所指示點的相應數據。
　　一、自動：
　　1、設置“定時時間”、“試樣編號”，“實驗人”“實驗日期”等相關信息。
　　1）定時時間的設定范圍為0—600S，默認值為180S。定時時間一旦設定，在一個測試周期內不可更改其設定值，如想更改，請單擊“結束”按鈕，以結束整個測試周期，然后更改定時時間的設定值，重新開始新一輪測試工作。
　　2）試樣編號分為兩部分，前一部分為試樣編號的文字信息，如“XX廠X砂”；后一部分為試樣編號的數字信息，如“000”。在開始測試之前填入試樣編號，在整個測試周期內每做完一個試樣的測試工作，試樣編號的后一部分自動加1。
　　3）填寫實驗人的姓名。
　　4）選擇實驗日期。默認值是系統日期。如果需要，可通過單擊實驗日期后的，打開日歷，選擇所需日期。
　　2、相關信息設置完成后，即可用鼠標單擊“開始”按鈕，開始測試工作。
　　1）將經過稱量的所需重量的砂樣放入不銹鋼舟中。用試樣鉤將不銹鋼舟放入加熱爐石英管中密封。當試樣發氣量大于0時，開始計時。
　　2）定時時間到后，聽到聲音提示“定時時間到，請及時取出試樣”后請及時取出試樣，同時系統會自動保存實驗數據，默認文件名為保存數據的具體時間.txt，如“2009-12-21-9-31-26.txt ”（用戶也可根據需要在文檔所在文件夾中另行更改文件名。）。如果需要測試多個試樣，請重復步驟1），直到完成一個測試周期后，用鼠標單擊“結束”按鈕，結束整個測試周期。
　　3、查看相關歷史數據。用鼠標單擊畫面中的“歷史數據”選項，即可打開如下畫面。

　　1）歷史數據分為兩種顯示方式：固定格式和非固定格式。使“固定格式”前出現“√”，則選擇“固定格式”顯示，否則為非固定格式顯示。
　　2）“時間”、“數值”為拖動游標所指示位置的數據。
　　3）使“試樣編號”、“實驗人”“實驗日期”、“最大值時間”、“最大值”前出現“√”，則相應的項會出現在打印的圖表中，否則在打印的圖表中將看不到未勾選的項。
　　4）用鼠標單擊“打開”按鈕，選擇需要的圖表文件進行打印。（注：在不關閉“實時數據”頁面的情況下，可以在測試的同時打印圖表。）
　　二、手動：
　　手動除試樣編號不能自動累加、定時時間到后數據不能自動保存外，其它與自動方式一樣。請參看“自動”方式，在此不再重述。

　　SFL—A儀表使用說明
　　1、滿量程設置：按第一個鍵2秒鐘，再按第二個鍵使PV窗口出現PP，MAX窗口顯示滿量程值，可以按動第三、四個鍵進行加減，達到所需數值后按動第一個鍵進行保存。
　　2、校滿量程：按第一個鍵2秒鐘，再按第二個鍵使PV窗口出現PH，再按第一個鍵自動校正滿量程，二極管EV1閃一下，表示校正成功。
　　3、標定零點：按第一個鍵，再按第二個鍵使PV窗口出現PL，再按第一個鍵自動校正零點，二極管EV1閃一下，表示校正成功。
　　4、清零：按動第四個鍵，進行清零，但不進行保存。
　　5、測量：在測量過程中按第一個鍵，使二極管EV1亮，可在MAX窗口顯示最大值?！?/span>
